Sürekli 0.6m/Dk Hdpe Boru Ekstruder Dokunmatik Ekran Kontrolü

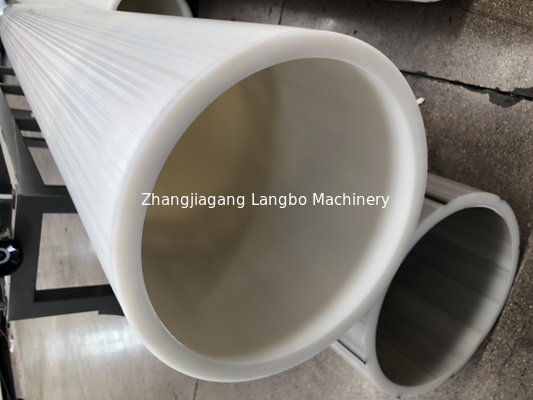

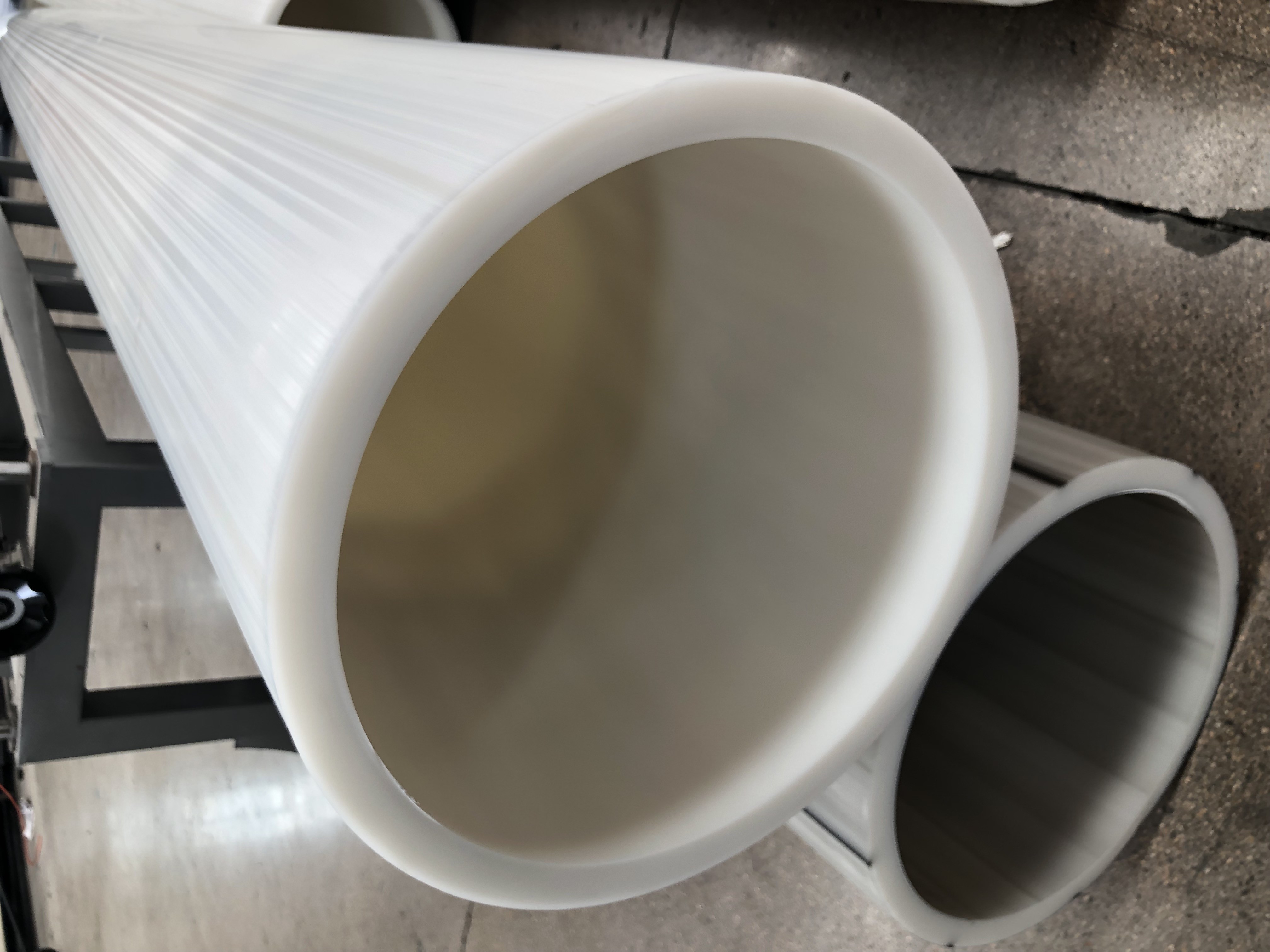

Büyük çaplı HDPE Boru Ekstrüzyon Hattı/Makinesi

BÜTÜN HAT KONFİGÜRASYONU I

BÜTÜN HAT KONFİGÜRASYONU II

PE ÜRETİM MAKİNA HATTI

LANGBO Machinery, uzun süredir devam eden yenilik ve testler sayesinde yeni nesil PE boruyu geliştirdi.
yüksek otomasyon, yüksek hız, yüksek güvenilirlik, düşük enerji tüketimi ile ekstrüzyon hattı.

SÜREÇ AKIŞI

Hammadde -- Yükleyici -- huni kurutucu -- ekstruder -- kalıp -- vakum tankı -- soğutma tankı -- çekme makinesi -- kesme makinesi -- yığın kaya (sarıcı)

ANA MAKİNE LİSTESİ

1. Ekstruder

Vida tasarımı için 33:1 L/D oranını temel alarak 38:1 L/D oranını geliştirdik.33:1 ile karşılaştırıldığında
oran,38:1 oran %100 plastikleştirme avantajına sahiptir, çıkış kapasitesini %30 artırır, güç tüketimini azaltır
%30'a kadar ve neredeyse lineer ekstrüzyon performansına ulaşır.

2. Kalıp kafası

Kalıp kafası spiral yapı uygular, her malzeme akış kanalı eşit olarak yerleştirilir.Her kanal
malzeme akışının sorunsuz olmasını sağlamak için ısıl işlem ve ayna parlatma işleminden sonradır.Kalıp kafası yapısı kompakttır ve
ayrıca her zaman 19 ila 20Mpa arasında sabit basınç sağlar.Bu baskı altında boru kalitesi iyi ve çok az
çıkış kapasitesi üzerindeki etkisi.Tek katmanlı veya çok katmanlı boru üretebilir.

3.Vakum tankı

Vakum tankı, standart boru boyutuna ulaşmak için boruyu şekillendirmek ve soğutmak için kullanılır.Çift oda kullanıyoruz
Yapı. Birinci hazne, çok güçlü soğutma ve vakum işlevi sağlamak için kısa uzunluktadır.Kalibratör olduğu gibi
birinci haznenin önüne yerleştirilir ve boru şekli esas olarak kalibratör tarafından oluşturulur, bu tasarım hızlı
ve borunun daha iyi şekillendirilmesi ve soğutulması.

4. Soğutma tankı

Su soğutma tankı boruyu daha fazla soğutmak için kullanılır.

5. Makineden çekin

Çekme makinesi, boruyu sabit bir şekilde çekmek için yeterli çekiş kuvveti sağlar.Farklı boru boyutlarına göre ve
kalınlık, firmamız çekiş hızını, pençe sayısını, etkili çekiş uzunluğunu özelleştirecektir.Emin olmak için
Boru ekstrüzyon hızını ve şekillendirme hızını eşleştirin, ayrıca çekiş sırasında borunun deformasyonunu önleyin

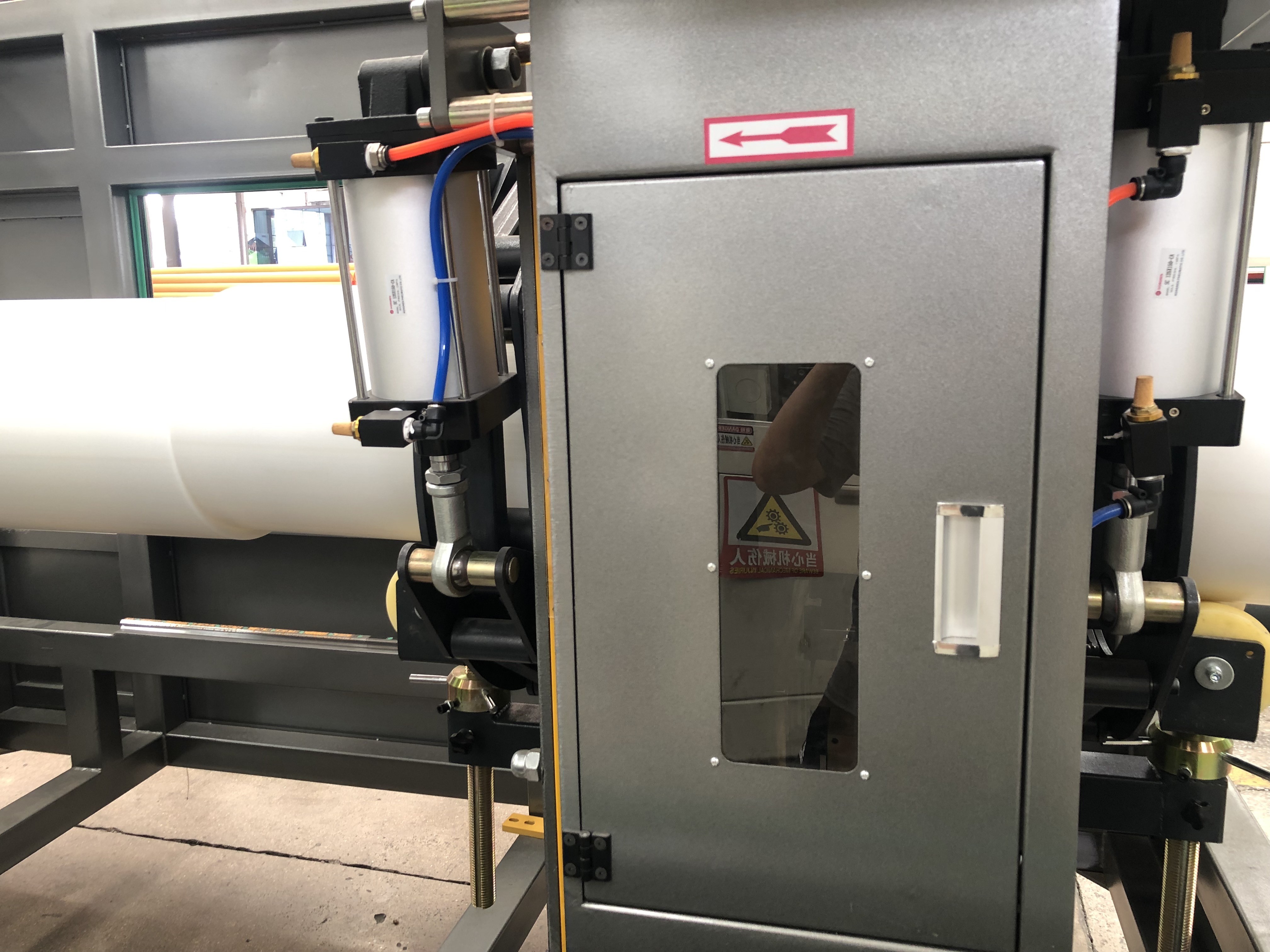

6. Kesme makinesi

Siemens PLC tarafından kontrol edilen kesme makinesi, hassas kesim için çekme ünitesi ile birlikte çalışır. Müşteri
kesmek istedikleri borunun uzunluğunu ayarlayabilirler.Bir kesme işleminin gerçekleştirilmesi için çoklu besleme eylemleri
(bıçakları ve testereleri koruyun, kalın boru için bıçak ve testerelerin sıkışmasını önleyin ve borunun kesme yüzeyi pürüzsüzdür).

7. Yığın rafı

Boruları desteklemek ve boşaltmak için.İstifleyicinin uzunluğu özelleştirilebilir
