İkiz Vidalı Stabil Çalışma 16-315mm Plastik PVC Boru Ekstrüzyon Hattı
Üretim Açıklaması
Bu PVC Boru Üretim Hattı, yüksek hızlı karıştırma grubu, konik ikiz vidalı ekstrüder, kalıplar, vakum çapı kalibrasyon soğutma su tankı, çekici, mürekkep yazıcı, testere kesici, istifleyici ve diğer bileşenlerden oluşmaktadır.
Hat, namluda kısa malzeme kalma süresi ile benzersiz vida tasarımına sahiptir ve mükemmel bileşim ve plastifikasyon etkisi sağlar. Güzel bir dış görünüme, stabil çalışmaya ve düşük gürültüye sahip yüksek kaliteli bir redüksiyon kutusu içerir. Namlu ısıtması için kanatlı seramik ısıtıcılar ve hava soğutma sistemi hassas sıcaklık kontrolü sağlar. Vakum gaz alma sistemi, malzemelerdeki nemi ve uçucu gazları gidererek üstün ürün kalitesini garanti eder. Ana motor, stabil tork çıkışı ve kademesiz hız regülasyonu sağlayan silikon kontrollü DC hız regülatörü veya değişken frekans hız regülatörü kullanır. PVC veya UPVC tozu işlemek için uygundur.
Üretim Akışı
- Hammadde + katkı maddesi → Karıştırma → Malzeme taşıma → Zorla besleme
- Konik ikiz vidalı ekstrüder → Ekstrüzyon kalıbı → Çap kontrol ünitesi
- Püskürtmeli vakum şekillendirme kutusu → Püskürtmeli/daldırma tipi soğutma su tankı
- İşaretleme makinesi → Paletli çekici → Kesici → Boru genişletme makinesi
- Boru istifleyici → Boru muayenesi ve paketleme
Teknik Parametreler
| Model |
Boru Çapı |
Ekstrüder |
Ekstrüder Gücü |
Kapasite |
| LB-32A | 16-32(dört) | SJ65/132 | 37AC | 250 |
| LB-32B | 16-32(dört) | SJ80/156 | 55AC | 350 |
| LB-50A | 16-50 | SJ45/90 | 15AC | 100 |
| LB-50B | 16-50(çift) | SJ51/105 | 18.5AC | 150 |
| LB-50C | 16-50(çift) | SJ65/132 | 37AC | 250 |
| LB-63A | 16-63 | SJ51/105 | 18.5AC | 150 |
| LB-63B | 16-63(çift) | SJ65/132 | 37AC | 250 |
| LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
| LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
| LB-315 | 110-315 | SJ80/156 | 55AC | 350 |
| LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
| LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
Üretim Hattının Ana Bileşenleri
Konik İkiz Vidalı Ekstrüder: Zorla sabit miktarda malzeme besleme sistemi, otomatik sıcaklık kontrol sistemi, vakum egzoz sistemi ve otomatik hız kontrol sistemi ile donatılmıştır. Bu yapı, doğru malzeme sıcaklığı kontrolü, plastifikasyon stabilitesi sağlar ve üretim hızını büyük ölçüde artırır. Ana motor doğrudan dönüştürücü veya frekans dönüştürücüdür.
PVC Ekstrüzyon Kalıpları: Yüksek kaliteli 40Cr malzemeden yapılmıştır. Kalıp yüzeyleri cilalanmış ve krom kaplanmıştır. Düşük eriyik basıncına sahip çok başlı spiral yapıya sahiptir. Yüksek miktarda ekstrüzyon sırasında bile düşük sıcaklığı korur.
Vakum Kalibrasyon Su Tankı: Gövde malzemesi yüksek sertlikte, yüksek basınç dayanımına ve korozyon direncine sahip kaliteli paslanmaz çelik levhadır. Büyük çaplı borular için iki aşamalı tasarım. Elektrik su sıcaklığını kontrol eder. Meme malzemesi ABS mühendislik plastiğidir. Ön-arka hareket için sikloid redüktör tahrikli ve yukarı/aşağı ve sol/sağ hareket için vida ayarlı üç boyutlu ayarlanabilir çerçeve.
Su Püskürtmeli Soğutma Tankı: Şeffaf yumuşak PVC perde gölgeli paslanmaz çelik gövde. Paslanmaz çelik şamandıra, elektrikli su sıcaklığı kontrolü ile su seviyesini ayarlar. ABS mühendislik plastiği memeleri.
Çekici Makinesi: Eşzamanlı palet hareketi sağlayan zincir tahrikli çekiş çerçeveleri ile frekans dönüşüm yaklaşımı. Pnömatik esneklik kelepçeleme özelliğine sahiptir.
Kesme Makinesi: Büyük çaplar için planet kesme. Bıçak kesme sırasında döner ve bıçak takma kısmı döner. Açı kesme yapısı, pnömatik alüminyum yarı kelepçeleme ve temizleme cihazı içerir.
Kontrol Sistemi: Siemens PLC akıllı kontrol sistemi veya Siemens elektrikli parçalar ve Omron sıcaklık kontrol cihazı kullanan sıradan kontrol sistemi ile mevcuttur. Basit kullanım.

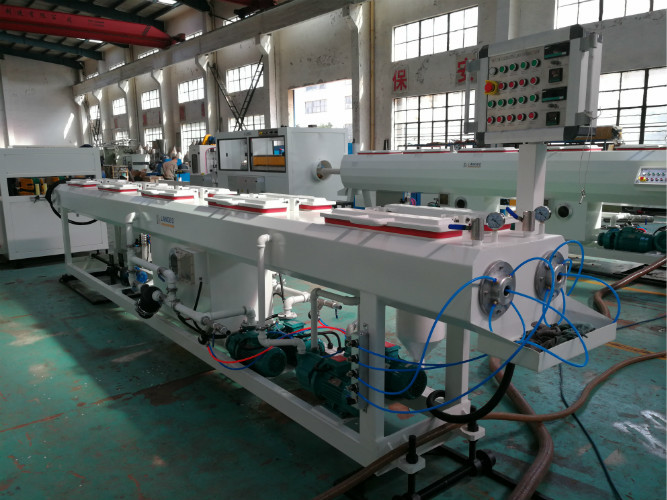

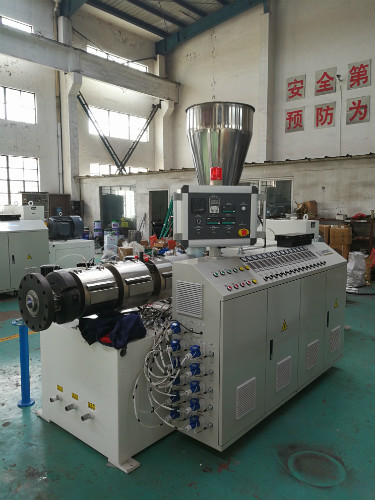

Ekstrüder ve Vakum Tankı

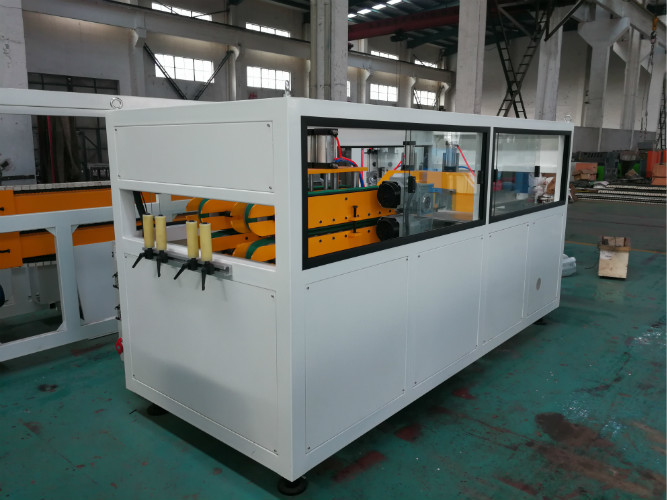

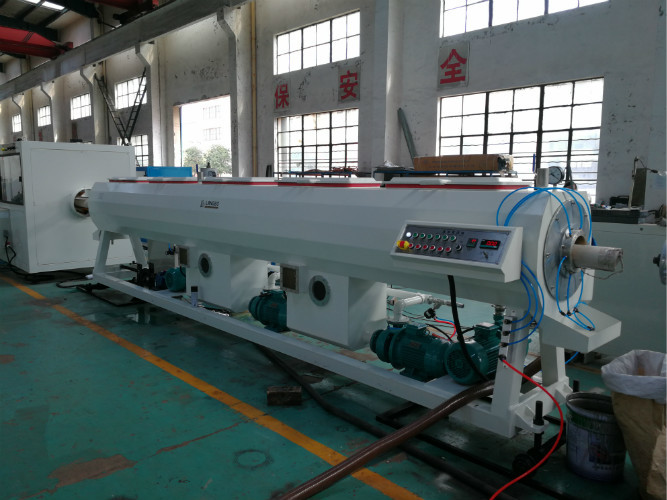

Çekici Makinesi ve Soğutmalı Vakum Tankı

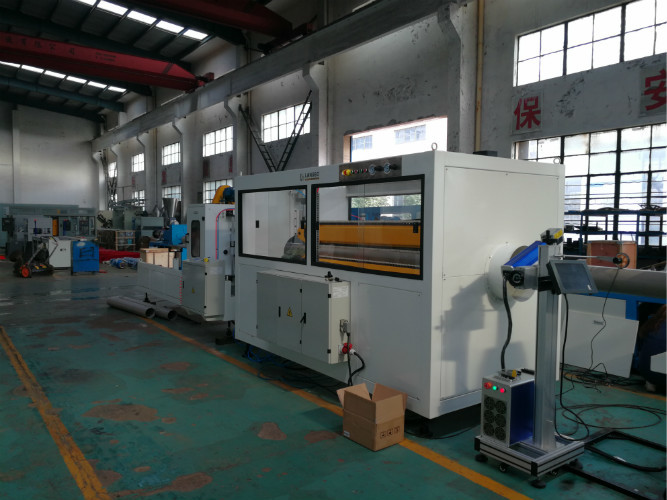

Kesme Makinesi ve Çekici Makinesi
