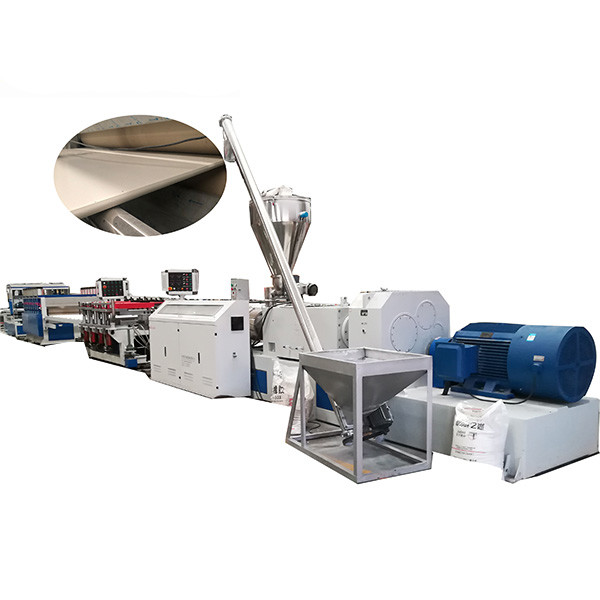

Çift Vidalı PVC Köpük Levha Ekstrüzyon Hattı 110kw Yapma Makinesi

GİRİİŞ

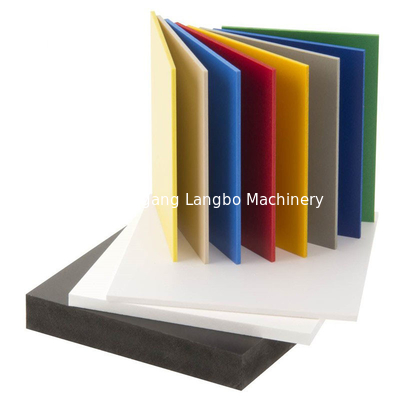

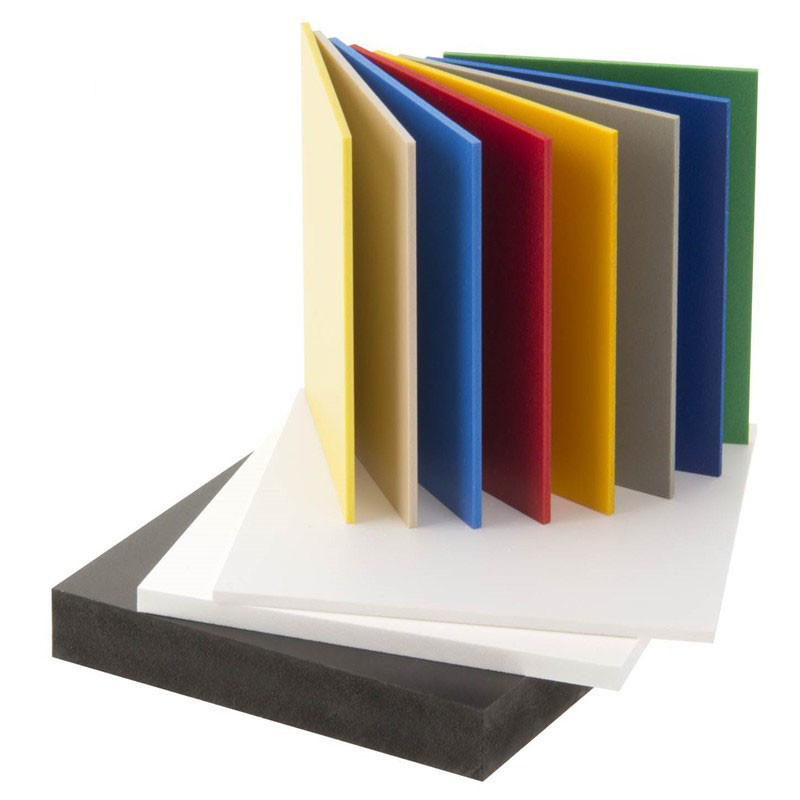

Chevron levha veya Andy levha olarak da bilinen PVC köpük levha, hem iç hem de dış mekan uygulamalarında yaygın olarak kullanılmaktadır.Mobilya, inşaat ve reklam endüstrilerinde kullanılan kimyasal bileşim Poli Vinil Klorür içerir.

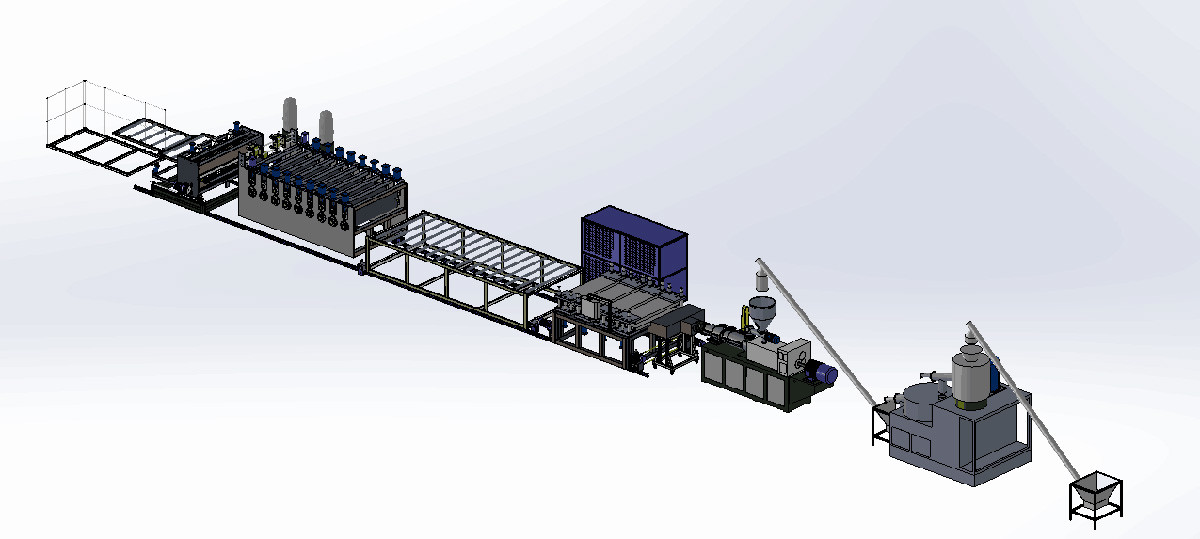

KÖPÜK LEVHA ÜRETİM HATTI PARÇALARI

1. Karıştırıcı

İki ana bölümü vardır:

• Sıcak Tank (üstte)
• Sıcak tank, paslanmaz çelik bir bıçağa ve bir ısıtıcıya sahiptir.
• Unutmayın, ham maddelerde işlemeye devam etmeden önce çıkarmanız gereken bir miktar nem olabilir.
• Nemi uzaklaştırmak için gereken ısı, bıçağın toz üzerindeki yüksek hızlı etkisinden dolayı ısıtıcı ve sürtünme tarafından üretilir.
• Soğutma Tankı (alt)
• Malzemeleri kurutmak için ısıtma gerekli olmakla birlikte, bozunma ve plastikleşmeye neden olabilir.
• Bunun mikserde olmasını istemiyoruz.Sadece ekstrüderde.Böylece sıcak hammaddeleri hızlı bir şekilde soğutma tankına boşaltıyoruz.
• Soğuk su girişi ve sıcak su çıkışı vardır.Ayrıca düşük hızlı bir karıştırıcıya sahiptir.
• Hammaddeleri yaklaşık 45 ℃'ye kadar soğuttuktan sonra, malzeme soğutma tankından vidalı yükleyiciye boşaltılır, bundan sonra bahsedeceğiz:

2.Vidalı yükleyici

Yukarıdaki resimde dikdörtgen paslanmaz çelik tankı görebiliyor musunuz?Pvc soğuk ve sıcak mikserin soğutma tankından boşalan hammaddeleri toplar.

200 Kilogram kapasitelidir.Ayrıca bir zamanlama cihazı ile donatılmıştır.

Şimdi vidalı yükleyici, ham maddeleri ekstrüderin bir parçası olan besleme hunisine iletmelidir.Bu amaçla malzemeyi kepçeleyen ve konik şekilli besleme bunkerine bırakılmadan önce yukarıya ileten dönen bir helisel vidaya sahiptir.

Hammadde, hazneden çift vidalı yerçekimi ile dönen vidaların üzerine iner.Vidalı yükleyicimiz, bekleme süresini ve yükleme süresini ayarlamanıza olanak tanır.Bu, vidalı yükleyicinin otonom olarak çalışmasını sağlar.Harika bir özellik çünkü;Hammaddeleri manuel olarak yüklemek için fazladan el kiralamanız gerekmez.Böylece hem emeğinizden hem de paranızdan tasarruf etmiş olursunuz.Ayrıca, daha uzun hizmet ömrü sağlamak için alüminyum yerine paslanmaz çelik kullanarak yaptık.

3.Konik çift vidalı ekstrüder

Ekstrüzyon, PVC köpük levha üretiminde en kritik adımdır.

Serbestçe akan erimiş bir plastik polimer oluşturmak için PVC reçinesinin ve diğer hammaddelerin ısıtılmasını ve plastikleştirilmesini gerektirir.

Hattımız için çift vidalı konik bir ekstrüder kullandık.Kulağa karmaşık bir makine gibi gelse de anlaşılması çok kolay.

İlk olarak, namluda iki adet dönen vida vardır.Plastik malzemeyi ileriye taşımak ve malzemeyi plastikleştirmek için zıt yönlerde dönerler.

Namlu altına yerleştirilen alüminyum döküm ısıtıcılar, PVC reçinesi ve diğer katkı maddelerinin eritilmesi için gereken yüksek sıcaklıkları sağlar.

Vidalar malzemeleri ekstrüderden geçirirken sürtünme ile daha fazla ısı üretilir.

Ayrıca sıcaklık kontrolünün çok önemli olduğunu da bilmeniz gerekir.Yüksek sıcaklıklar PVC reçine hammaddelerinin bozulmasına neden olabilir.

Ve düşük sıcaklıklar tamamlanmamış sürece yol açacaktır.

Sıcaklıkların izlenmesi için LANGBO MACHINERY, elektrik panosunda kontrol edilen Ormon sıcaklık kontrol cihazını içermektedir.

Sıcaklıklar gerekenin üzerine çıkarsa, namluyu kaplayan soğutma fanları aktif olabilir.Makinemiz, sıcaklıklar anormal olduğunda uyarı verecek şekilde ayarlanmıştır.

4.T-ölmek

Plastik pvc profil, wpc zemin kaplaması gibi köpürmeyen plastik imalatta, t-şekillendirme kalıbı ekstrüdata düz, son şeklini verir.

Ancak köpürme işleminde t-kalıp köpüğün genişlemesini durdurur.Ve daha sonra kalibrasyon tablosunda mükemmelleştirilecek genel bir şekil verir.

Ayrıca, levha kalıptan çıktıktan sonra iç yapısında kabarcıklar köpürerek genişleyeceğini unutmayın.

Bu genişleme, istenen son şekli ve doğru kalınlığı elde etmenizi sağlayan kalıplar tarafından kontrol edilir.

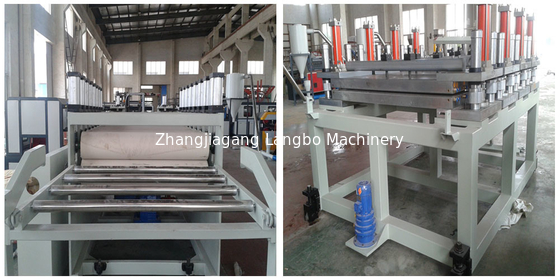

5.Kalibrasyon tablosu

Ekstrüdat şekillendirme kalıbından çıktığında kalibrasyon tablosuna girer.Böylece, t-şekillendirme kalıbının yanına monte edilir.

Ama bu ne?Köpürme ve soğutma için gerekli ekipmanların bulunduğu masadır.

PVC köpürtme makinemizde bu ekipman köpürme kalıpları ve soğutma braketidir.

Bunları tam olarak tartışalım:

6.Ggrup oluşturma kalıpları

Kalıplar son tahta gibi şekillendirilir.İç yüzeyleri dayanıklılık için paslanmaz çelikten yapılmıştır.

Plastik köpük levhanın hareketine en az direnç gösterecek şekilde cilalanmıştır.

ŞARTNAME:
