Ürün ayrıntıları:
|
| ekstruder tipi: | 55/110 KONİK ÇİFT VİDALI EKSTRÜDER | PROFİL BOYUTU: | 1180mm |
|---|---|---|---|
| Motor gücü: | 22 kW | Hammadde: | PVC TOZ & KATKI MADDELERİ |
| ÇEKİLİŞLER: | İKİ BAĞIMSIZ PARÇA | KALİBRASYON TABLOSU: | SEKİZ METRE UZUNLUK |
| Paketleme metodu: | AHŞAP KUTU VE FİLM PAKETİ | Profil Boyutu: | Müşterilerin çizimine göre |
| Teslimat süresi: | 90 GÜN İÇERİSİNDE | ||
| Vurgulamak: | PVC Profil Ekstrüzyon Üretim hattı,22KW PVC Profil Ekstrüzyon hattı,PVC Profil Ekstrüzyon hattı 1180 MM |
||
Özel şekilli PVC profil üretim hattı
Ürün Açıklaması
Özel şekilli pvc profil yapımı için ekstrüzyon hattımız müşterilerimizin talebine göre tasarlanmaktadır.Müşterilerimiz satış sözleşmesini imzaladıktan sonra üretmek istedikleri profil numunesini tarafımıza göndermektedir.Numuneyi aldıktan sonra kalıbı tasarlıyoruz.
Tasarım ayrıntıları:
Bu pvc profil ekstrüzyon hattı için müşterilerimiz özel şekilli profil üretmek istemektedir.Bu yüzden SJSZ55/110 22kw ekstruderi seçiyoruz.Ekstruder düğmelerle kontrol edilir.ABB invertör ve Schnider elektrik yüklenicilerine sahiptir.Profilin iyi performans göstermesini sağlamak için kalıp özel olarak işlenir.Kalibrasyon masamız 8 metre uzunluğundadır.Kalibrasyon masasının tüm bağlantı parçaları 3mm SUS304'tür.Çekme lastiğimiz profilin çekme kuvvetini sağlayan özel kavislere sahiptir.Bu hattın deneme çalıştırması sırasında makinemiz mükemmel profil çıkarır.
Özellikler
| Modeli | LB180 | LB240 | LB300 | LB600 |
| Maksimum ürün genişliği (mm) | 180 | 240 | 300 | 600 |
| Vida Modeli | SJ55/110 | SJ65/132 | SJ65/132 | SJ80/156 |
| Motor gücü | 22KW | 37KW | 37KW | 55KW |
| Soğutma Suyu(m3/saat) | 5 | 7 | 7 | 10 |
| Kompresör(m3/saat) | 0,2 | 0,3 | 0,3 | 0,4 |
| Toplam uzunluk(m) | 18 dakika | 22m | 22m | 25m |
Ürün ayrıntısı

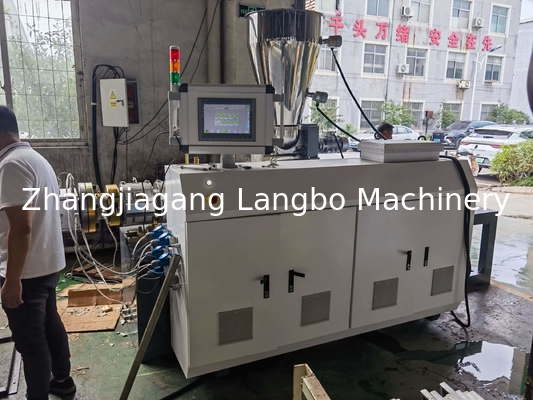

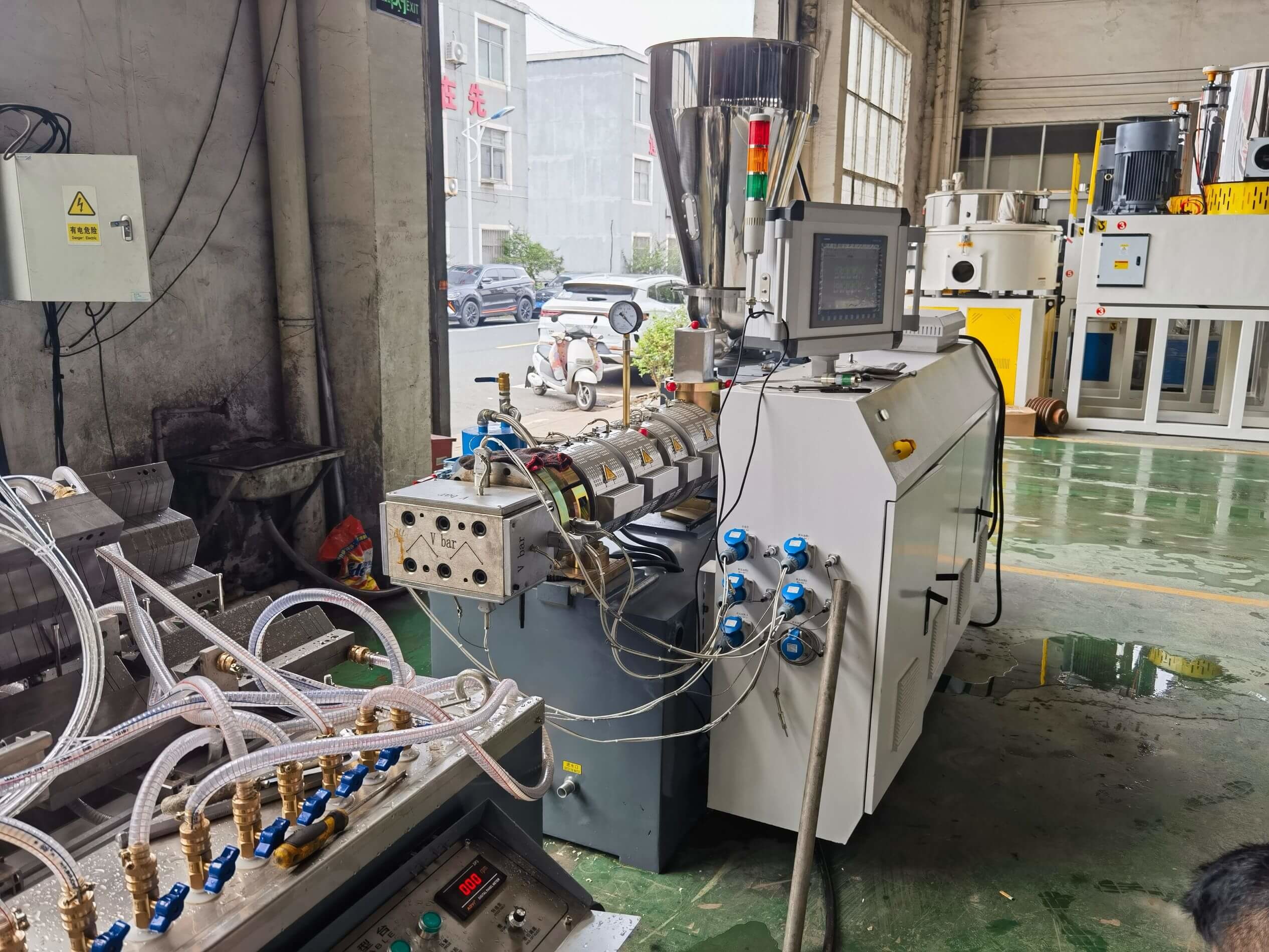

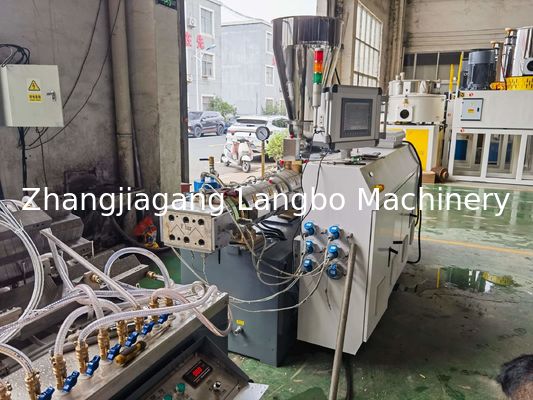

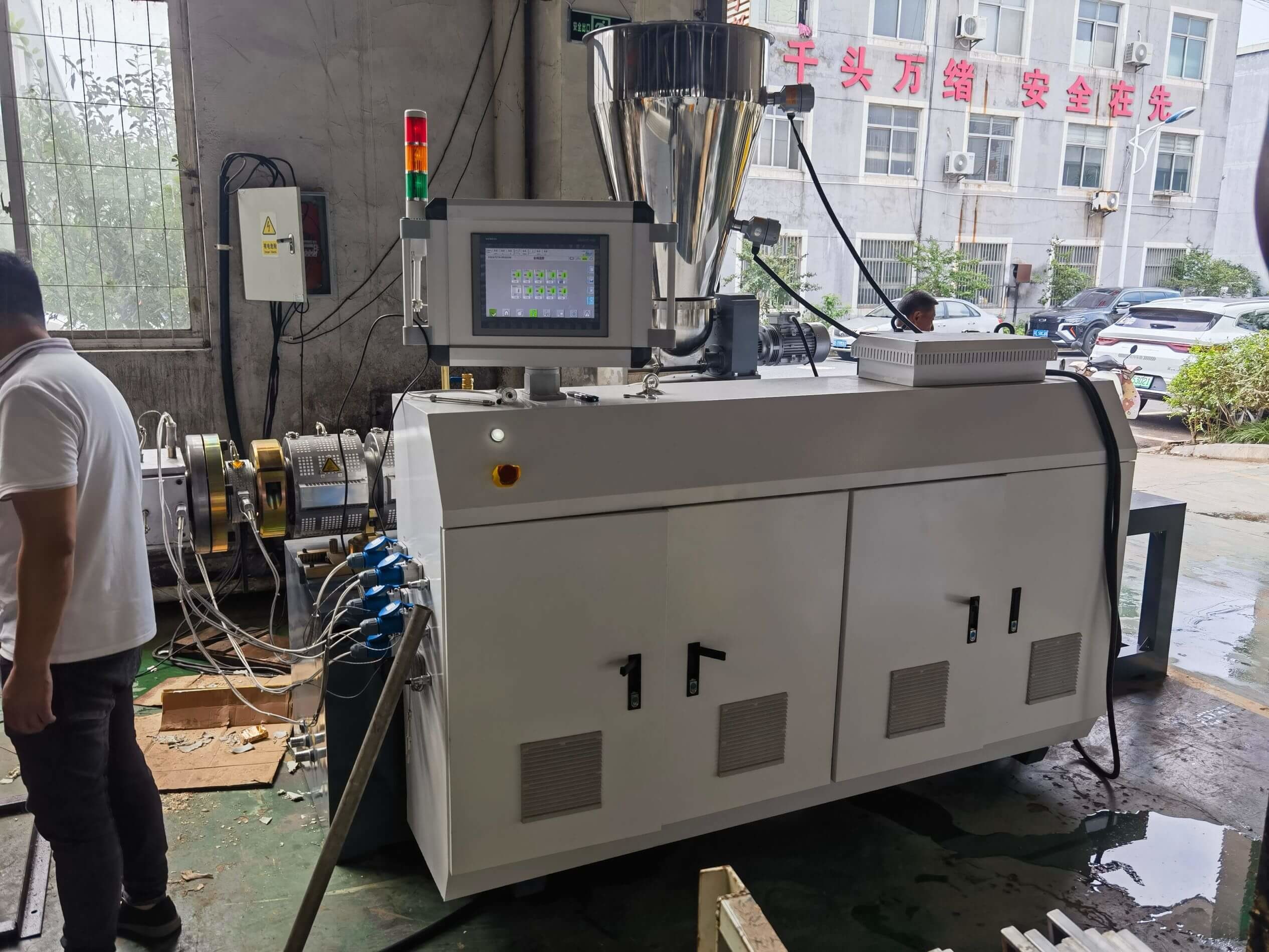

Konik Çift Vidalı Ekstruder
Vidalar, kuru pvc toz karışımının işlenmesi için özel olarak tasarlanmış ve üretilmiştir.Konik çift vidalı ekstruder tasarımımız, homojen karışım, daha iyi plastikleştirme ve taşıma verimliliği sağlayan hammadde özelliğine hitap etmektedir.Sabit mıknatıslı senkron motor, ekstruder için yüksek enerji verimliliği sağlar.PLC kontrol sistemi ile donatılmış olup, tüm üretim hattının tek bir yerden kontrol edilmesini sağlamıştır.
Kalıba dökmek
Kalıbımız 40Gr dövme ile işlenerek yüzeyi sert krom kaplanmıştır.Tüm Vakum kalibrasyon manşonlarının malzemesi bakırdır

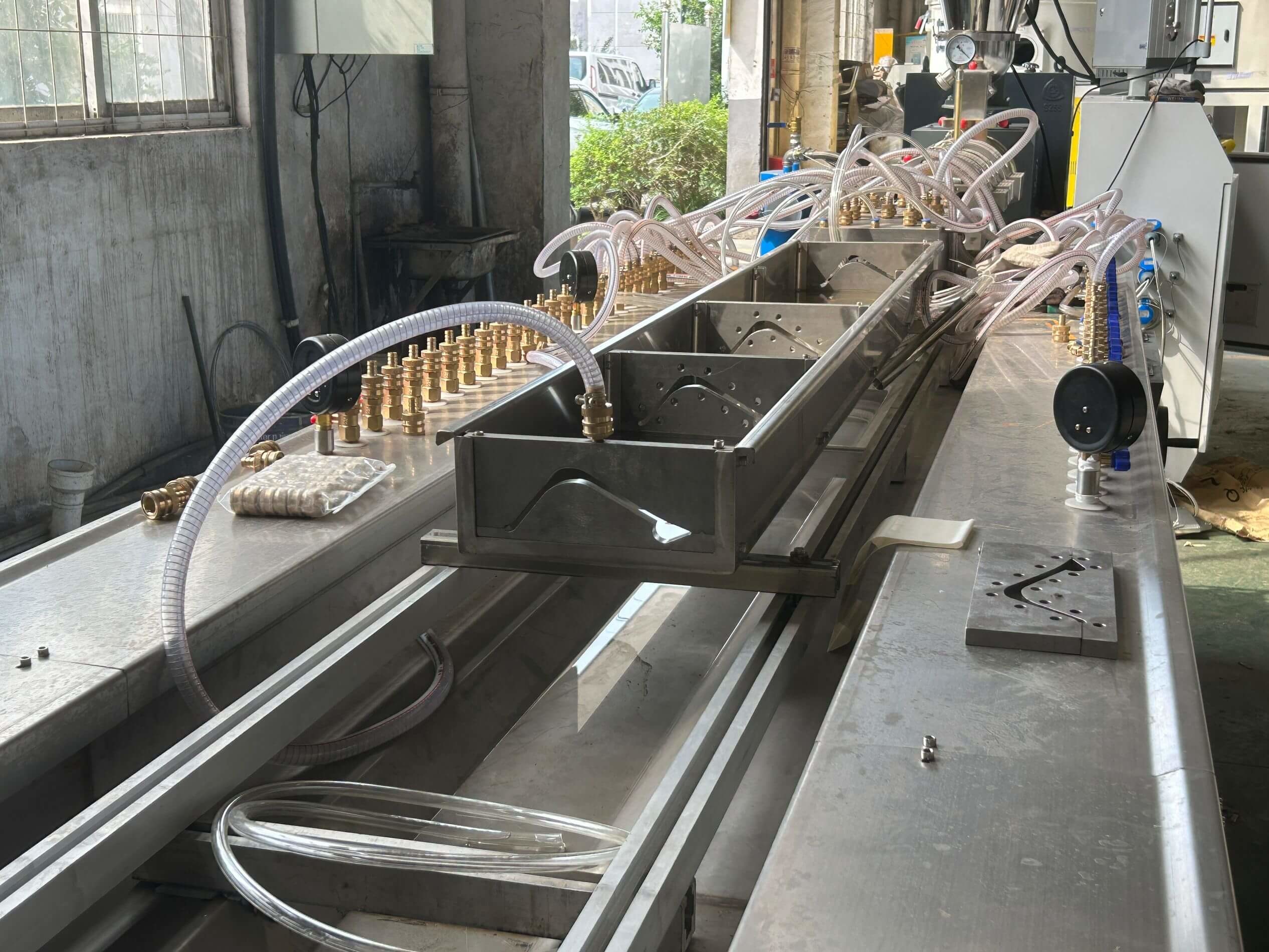

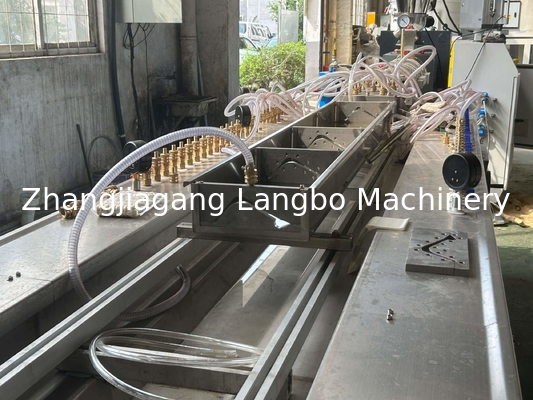

Kalibrasyon tablosu
Kalibrasyon masası sağlam çelik çerçeveye sahiptir ve tüm gövde malzemesi SUS 304 paslanmaz çeliktir.Çok boyutlu konum ayar sistemimiz var.Su pompalarının ve vakum kalibratörünün değerli düzeniyle PVC profil hızla şekillenecek ve soğuyacaktır.Kalibrasyon tablasının yeterli uzunlukta olması PVC profilin şekillendirilmesini sağlar

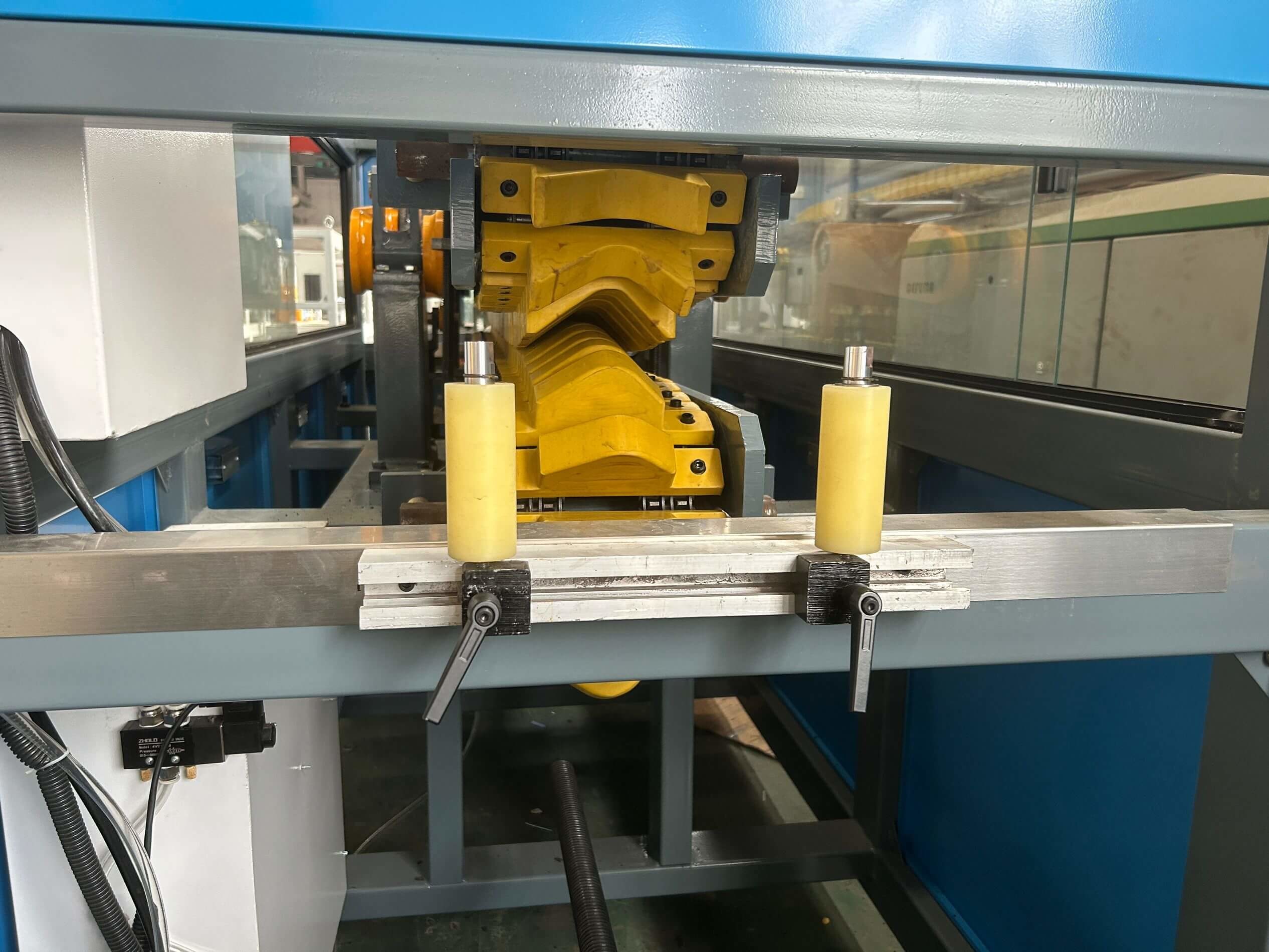

Taşıma
Her bir tırtıl boyunca kuvvet dağılımı yeterli çekme kuvvetine sahiptir.Çekme makinesi için kaliteli kauçuk sunuyoruz.Pnömatik basınç, kolay ayarlama ve ürün korumasına yardımcı olur.

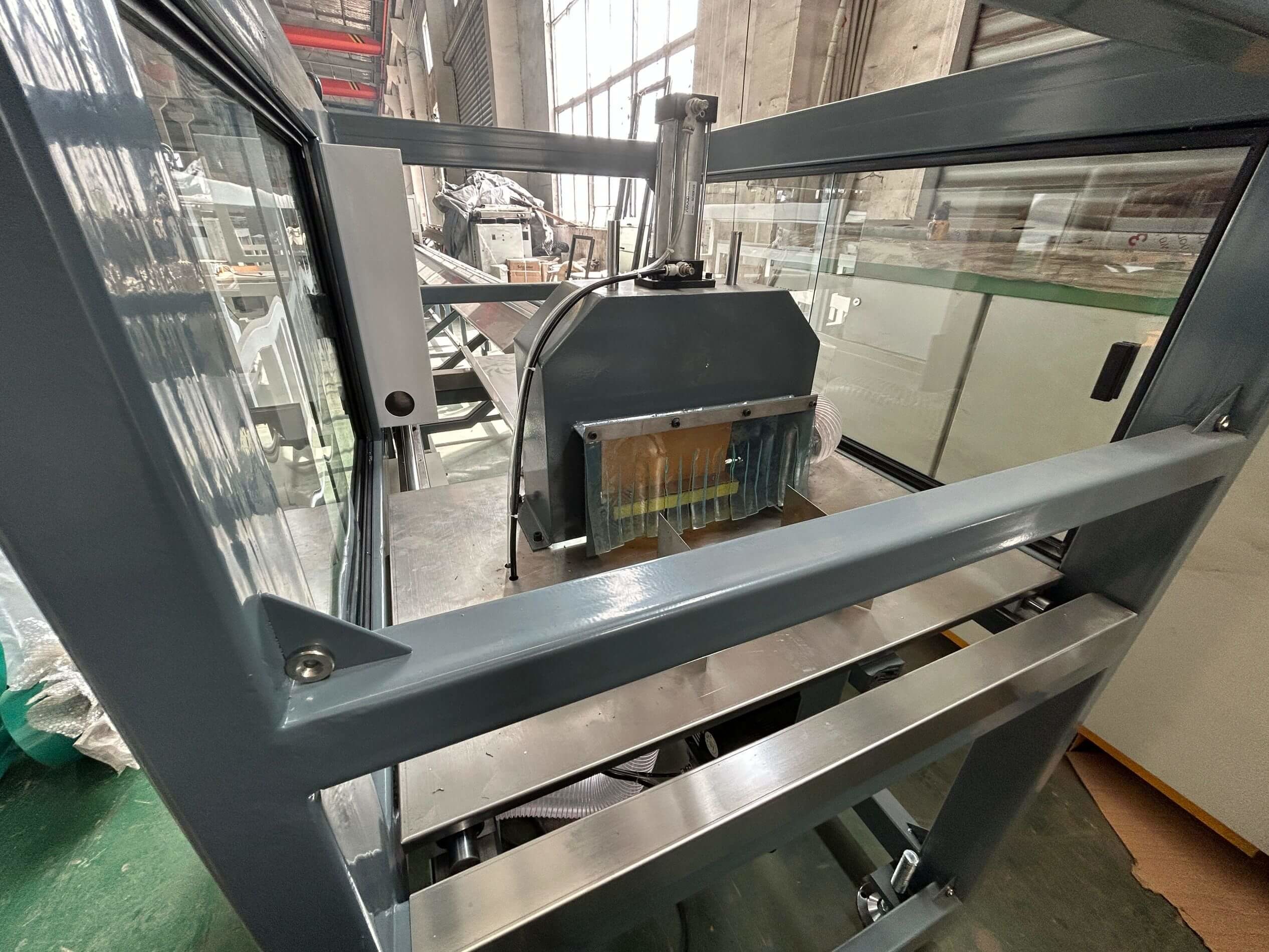

Kesici
Testere kesme yöntemini benimser.Pvc profili iç yapısına zarar vermeden kesebilecek kadar keskindir.

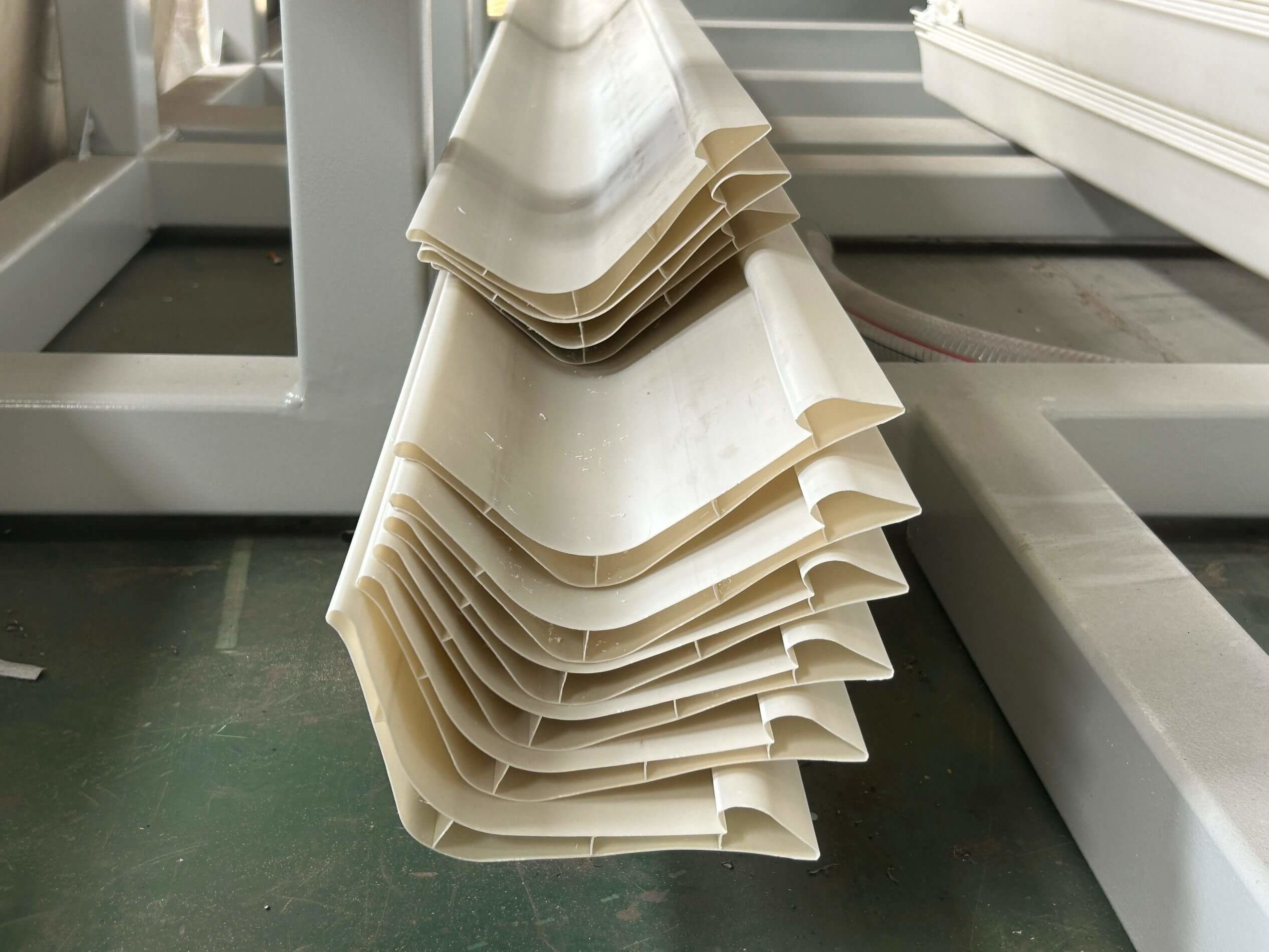

Tamamlanmış ürün
Ekstrüzyonla üretilen ürünler karmaşık bir yapıya ve pürüzsüz bir yüzeye sahiptir.
